激光器仿真报告

仿真条件设置

0 1
环境温度： 40℃
0 2
功耗：27W*16*4+50W+10W+150W +250W+60W=2248W
0 3
方案设计：风扇冷却
0 4
转速：7500rpm
0 5
PQ曲线：
{art_info_auto.thumb1_alt_format.0}

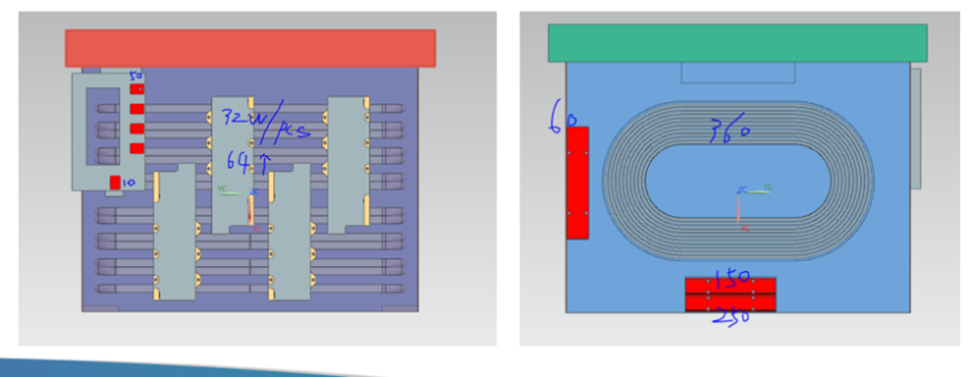

功耗设置

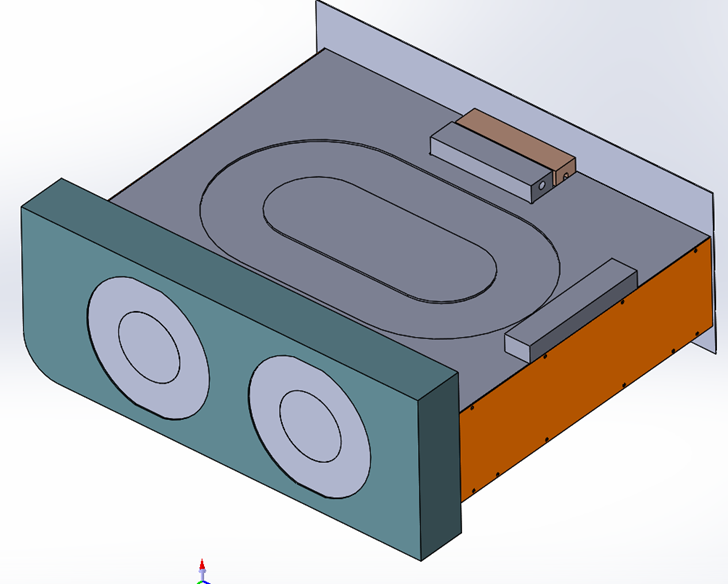

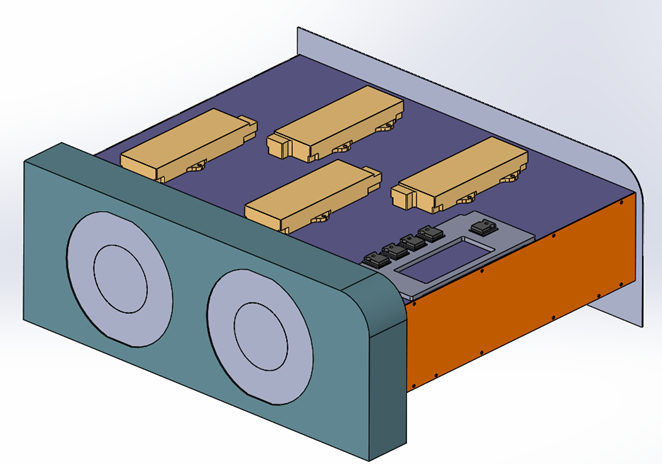

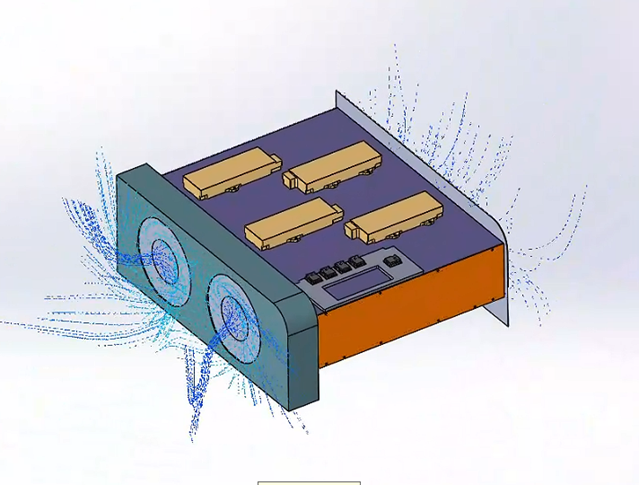

仿真结构图

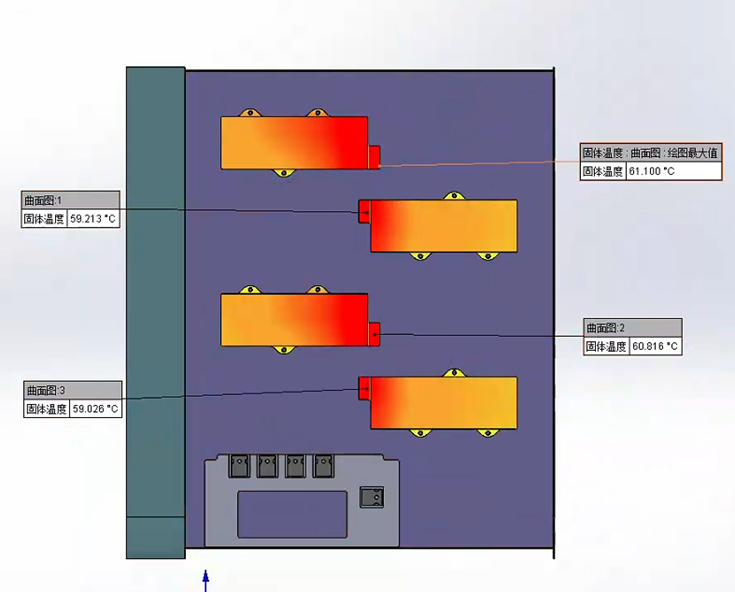

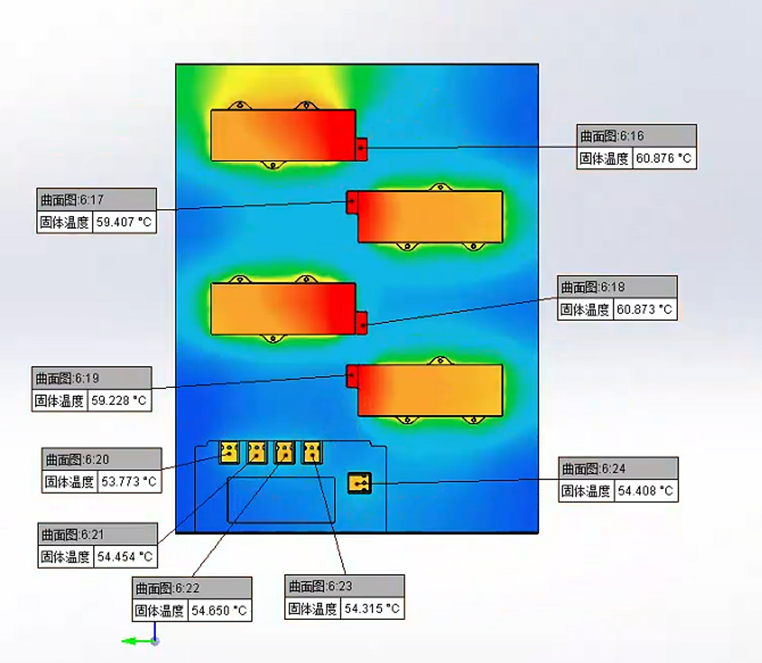

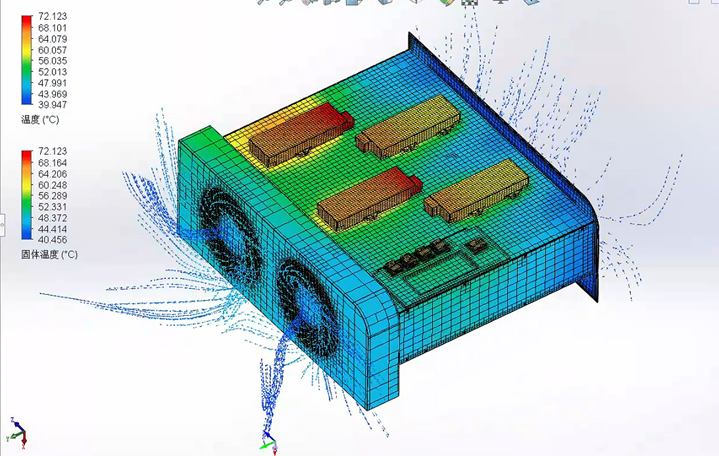

仿真结果云图---整体温度分布

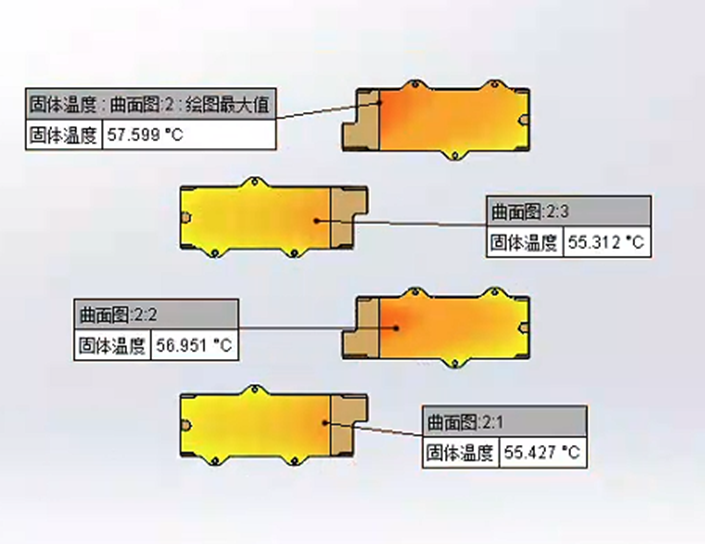

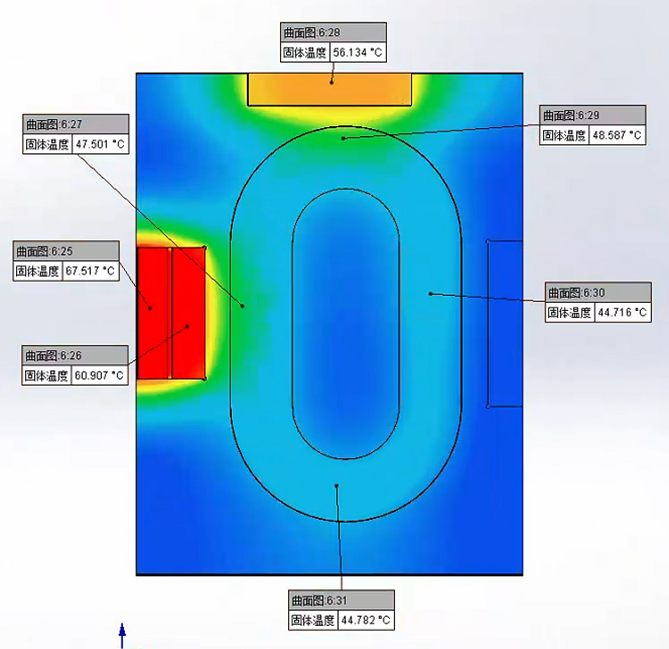

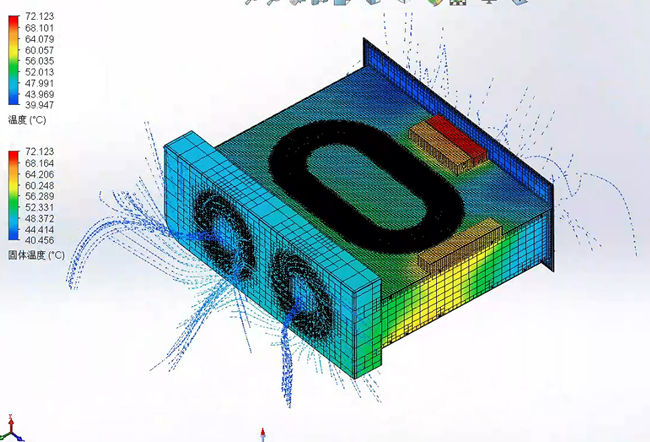

仿真结果云图---整体温度分布

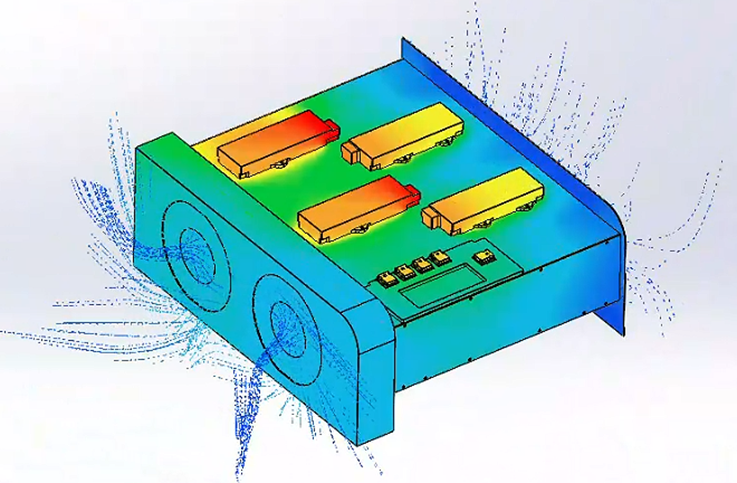

仿真结果云图---流场分布及流动轨迹



仿真结果云图---总体网格图


结论
泵浦最高温度为61度，光纤槽面最高温度48.5度。
